หมายเหตุ ติดต่อราคาพิเศษสำหรับเข้าโครงการ

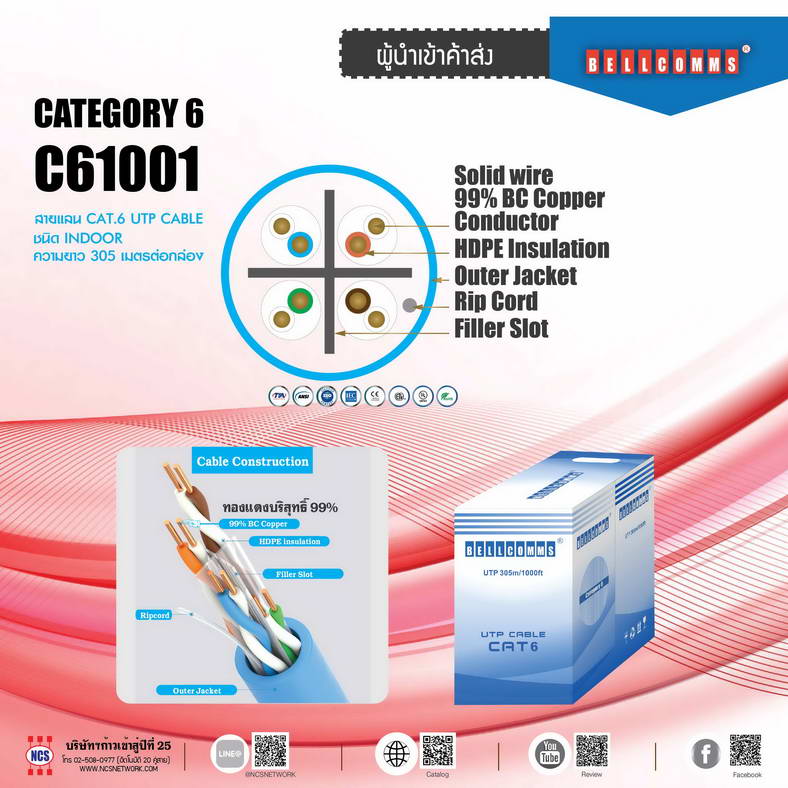

Part Number: C61001

Cat6 BELLCOMMS, มั่นใจสายแลน BELLCOMMS รุ่น C61001 Category 6/Cat.6(LAN cable Cat6)
สายแลน Category 6 BELLCOMMS ผลิตจากทองแดงบริสุทธิ์ 99% มีคุณภาพที่ดีกว่า ขนาดมาตรฐาน 23 AWG เป็นชนิด Solid Wire แกนเดี่ยว รองรับความถี่ที่ 250 เมกกะเฮิร์ต และ แบนด์วิดท์ที่ 1 และ 10 กิกะบิตต่อวินาที รับส่งข้อมูลเต็มประสิทธิภาพตลอดอายุการใช้งาน พร้อมให้การรับประกันที่ 30 ปีเต็ม เพื่อการใช้งานที่ยาวนาน กับความมั่นคงของบริษัทที่อยู่ในธุรกิจมายาวนานกว่า 25 ปี ให้ความเชื่อมั่นได้ว่าจะไม่ละทิ้งท่านไปไหน พร้อมกับการบริหารองค์กรระดับโลกด้วยมาตรฐาน ISO9001:2015 เราจะคัดสรร “สินค้าคุณภาพ ราคาที่เป็นธรรม บริการที่รวดเร็ว” ส่งมอบให้กับลูกค้า

มีมาตรฐานรองรับ
• ANSI/TIA-568-C.2 CATEGORY 6
• ANSI/TIA-568.2-D CATEGORY 6
• IEEE 802.3bz support 2.5Gbps/5Gbps
• ISO/IEC 11801:2017 CLASS E
• EN50173-1 CATEGORY 6
• ICEA S-102-700 CATEGORY 6
• EN50288-6-1, NEMA WC 66, UL1666
• IEC 61156-5, ASTM D4566-98, IEC 60332-1-2
• UL/CSA LISTED CM, CMR, CMP AND LSZH
• ETL TO VERIFIED TO TIA-568-C.2 CAT6
• UL, INTERTEK, RoHS COMPLIANT

สามารถใช้งานได้กับมาตรฐานดังนี้
• STRUCTURE CABLING(BACKBONE AND HORIZONTAL)
• 10G BASE-T(IEEE 802.3an 10GIGABIT ETHERNET, 55m.)
• 1000 BASE-T(IEEE 802.3ab GIGABIT ETHERNET)
• 1000 BASE-TX(TIA/EIA-854)
• 100 BASE-TX(IEEE 802.3U FAST ETHERNET)
• 10 BASE-T (IEEE 802.3 ETHERNET)
• 52/155/622Mbps AND 1.2Gbps ATM
• 4/16 Mbps TOKEN RING
• IEEE 802.3 i/u/ab.
• CDDI / ATM / TOKEN RING / VOIP
• POE, POE+(IEEE 802.3af/IEEE 802.3at)
• TP-PMD, TPDDI, ISDN, VoIP
• IEEE 802.3AF(PoE) / IEEE 802.3AT (PoE+)
• LIMIT POWER- LP UL POE SAFTY STANDARD
• HDBASE T 2.0 STANDARD
• ETHERCAT INDUSTRIAL STANDARD.
• ANALOG & DIGITAL for DATA, VIDEO&AUDIO APPLICATION

การเลือกใช้สายแลนหรือสายทองแดงเกลียว(UTP/LAN cable)
เลือกสายแลนที่ผิด! ทำให้ระบบเครือข่ายของท่านหยุดทำงานได้!!!! หรือทำงานได้ไม่เต็มประสิทธิภาพคือใช้ได้บ้างไม่ได้บ้างและยังก่อให้เกิดปัญหาขึ้นได้ในอนาคตอย่างมากในการใช้งานระบบอีกด้วยครับ เท่านั้นยังไม่พอแถมยังสร้างต้นทุนที่สูงขึ้นหากต้องการเปลี่ยนใหม่เพราะเราจะต้องเสียค่าสายแลนใหม่และค่าแรงในการเดินสายใหม่อีกด้วย มันคุ้มกันหรือไม่!!!!!!

สายแลนที่คุณภาพต่ำราคาถูกส่วนใหญ่จะไม่สามารถทดสอบให้ผ่านตามมาตรฐานสากลรองรับได้เพราะมีค่าความผิดพลาดทางไฟฟ้าที่สูง สายแลนประเภทนี้มักจะถูกผลิตขึ้นมาให้มีต้นทุนที่ต่ำแต่ไม่คำนึงถึงคุณภาพการใช้งานที่ยาวนานอีกด้วยครับ

ตัวอย่างเช่นสายชนิด CCA หรือ Copper Clad Aluminum
เป็นสายแลนที่แกนกลางเป็นวัสดุทำจากอลูมิเนียมซึ่งมีต้นทุนที่ต่ำแต่คุณสมบัติการนำไฟฟ้าที่มีเสถียรภาพต่ำกว่าทองแดง ยังเป็นวัสดุที่ต่ำกว่ามาตรฐาน และเคลือบด้วยทองแดงอยู่ภายนอก ปัจจุบันนี้สาย CCA มีขายตามท้องตลาดมากมายเพราะมีต้นทุนที่ต่ำเป็นสินค้าราคาถูกเมื่อเทียบกับสายที่ได้มาตรฐานแต่ผู้ใช้งานส่วนใหญ่จะไม่รู้ถึงคุณภาพดังกล่าว

การเลือกสายแลนหรือสายทองแดงตีเกลียวที่ได้มาตรฐานเป็นอย่างไร
สายแลนมาตรฐานจะต้องเป็นสายที่ผลิตจากทองแดง 99%หรือทองแดงบริสุทธ์ จะไม่มีส่วนผสมของอลูมิเนียมหรือเหล็กเลย โดยปกติแล้วทองแดงจะมีคุณสมบัติที่นำไฟฟ้าได้ดีกว่าเหล็กและอลูมิเนียม
อย่างมากอยู่แล้ว จึงมีราคาทีแพงตามมาด้วยครับ และสายจะต้องสามารถทดสอบผ่านเครื่องมือวัดมาตรฐานระดับโลกอีกด้วย

มาตรฐานสายแลนที่ใช้กันอยู่ในปัจจุบัน
• มาตรฐาน ANSI/TIA-568-C.2 คือ Category 3, 5e, 6, 6a, 7, 7a และ 8
• มาตรฐาน ISO/IEC 11801 Ed. 2.2 คือ Class A, B, C, D, E, Ea, F และ Fa
• โดยทั้งสองมาตรฐานนี้เหมือนหรือใกล้เคียงกันมากแต่จะแตกต่างกันตรงสถาบันที่ออกมาตรฐานดังกล่าวเท่านั้น ทั้งสองมาตรฐานสามารถใช้ทดแทนกันได้เลย

การเลือกคุณสมบัติสายแลน หรือ UTP cable หรือ LAN cable สำหรับการนำไปใช้งาน ตามมาตรฐาน ANSI/TIA-568-C.2
• Category 5E (24AWG/0.511mm dimeter) รองรับความถี่ที่ 100 Mhz สามารถรับส่งข้อมูลที่ 1 Gbps ปัจจุบันไม่!!ได้รับความนิยม
• Category 6 (23/24AWG, 0.574/0.511mm diameter) รองรับความถี่ที่ 250 Mhz สามารถรับส่งข้อมูลที่ 1 Gbps ปัจจุบันกำลังได้รับความนิยม
• Category 6A (23AWG/0.574mm) รองรับความถี่ที่ 500 Mhz สามารถรับส่งข้อมูลที่ 10 Gbps ปัจจุบันกำลังได้รับความนิยม
• Category 7 (23AWG/0.574mm) รองรับความถี่ที่ 600 Mhz สามารถรับส่งข้อมูลที่ 10 Gbps ปัจจุบันกำลังได้รับความนิยม
• Category 8 (22/23AWG, 0.643/0.574mm dimeter) รองรับความถี่ที่ 2000 Mhz สามารถรับส่งข้อมูลที่ 25 และ 40 Gbps ปัจจุบันกำลังได้รับความนิยม

มีความจำเป็นอย่างยิ่งที่ต้องพิจารณาควบคู่กันกับการเลือกสายแลนเพื่อนำใช้งานให้ได้จริง และรองรับอนาคตกับการใช้งานคือ LAN throughput(ขนาดของการรับส่งข้อมูล) และ Operate frequency(ความถี่ที่ใช้งาน) มีดังนี้
• ระบบแลน(LAN system) ที่เป็น Token Ring มีการรับส่งขอมูล(Dara rate) ที่ 4Mbps ใช้ความถี่(Operating frequency)ที่ 4MHz
• ระบบแลน(LAN system) ที่เป็น 10Base-T Ethernet มีการรับส่งขอมูล(Dara rate) ที่ 10Mbps ใช้ความถี่(Operating frequency)ที่ 10MHz
• ระบบแลน(LAN system) ที่เป็น Token Ring มีการรับส่งขอมูล(Dara rate) ที่ 16Mbps ใช้ความถี่(Operating frequency)ที่ 16MHz
• ระบบแลน(LAN system) ที่เป็น 100Base-T Ethernet มีการรับส่งขอมูล(Dara rate) ที่ 100Mbps ใช้ความถี่(Operating frequency)ที่ 31.25MHz
• ระบบแลน(LAN system) ที่เป็น ATM155 มีการรับส่งขอมูล(Dara rate) ที่ 155Mbps ใช้ความถี่(Operating frequency)ที่ 38.75MHz
• ระบบแลน(LAN system) ที่เป็น 1,000Base-T(Gigabit) Ethernet มีการรับส่งขอมูล(Dara rate) ที่ 1,000Mbps ใช้ความถี่(Operating frequency)ที่ ประมาณ 65MHz
• ระบบแลน(LAN system) ที่เป็น 10GBase-T(10Gigabit) Ethernet มีการรับส่งขอมูล(Dara rate) ที่ 10,000Mbps ใช้ความถี่(Operating frequency)ที่ ประมาณ 400MHz

การเลือกระยะทางการเดินสายแลนกับความเร็วในการรับส่งข้อมูล
• ความเร็วในการรับส่งข้อมูลที่ 1 Gbps ใช้สายแลน CAT5e/Class D หรือดีกว่า สามารถเดินสายได้ไกล 100 เมตร
• ความเร็วในการรับส่งข้อมูลที่ 2.5 Gbps ใช้สายแลน CAT5e/Class D หรือดีกว่า สามารถเดินสายได้ไกล 100 เมตร
• ความเร็วในการรับส่งข้อมูลที่ 5 Gbps ใช้สายแลน CAT5e/Class D หรือดีกว่า สามารถเดินสายได้ไกล 55 เมตร
• ความเร็วในการรับส่งข้อมูลที่ 5 Gbps ใช้สายแลน CAT6/Class E หรือดีกว่า สามารถเดินสายได้ไกล 100 เมตร
• ความเร็วในการรับส่งข้อมูลที่ 10 Gbps ใช้สายแลน CAT6/Class E หรือดีกว่า สามารถเดินสายได้ไกล 55 เมตร
• ความเร็วในการรับส่งข้อมูลที่ 10 Gbps ใช้สายแลน CAT6A/CAT7/Class E หรือดีกว่า สามารถเดินสายได้ไกล 100 เมตร

การเลือกแจ็คเก็ตของสายอีเทอร์เน็ต(LAN CABLE/NETWORKS CABLE) และ ระดับการทนไฟมีชนิดให้เลือกคือ CM CMR CMP CMX

การเลือกระดับความทนไฟของปลอกหุ้มอีเทอร์เน็ตของสายระบบสื่อสารที่ใช้สายคู่บิดเกลียว จึงมีความสำคัญคือชนิด CM, CMR, CMP และ CMX เป็นประเภทปลอกหุ้มอีเทอร์เน็ตหลักสี่ประเภทในตลาด ของ NEC โดยหน่วยงานป้องกันอัคคีภัยแห่งชาติ ดังนั้น เมื่อติดตั้งสายเคเบิลทองแดงอีเทอร์เน็ตในที่พักอาศัยหรือเชิงพาณิชย์

CM Cable (General) คืออะไร?
CM Cable (Communications Multipurpose) คือมาตรฐานการทนไฟขั้นพื้นฐานที่สุดของปลอกหุ้มสาย Ethernet cable ซึ่งจะช่วยหน่วงเปลวไฟจากสารเคมีฮาโลเจน โดยกำหนดไว้ในมาตรฐานการทดสอบการเผาไหม้ของอุตสาหกรรม UL 1581 มาตรฐานดังกล่าวกำหนดให้ทดสอบเปลวไฟบนถาดแนวตั้งยาว 8 ฟุตเป็นเวลา 20 นาที โดยเปลวไฟของสายเคเบิลจะต้องไม่ลามไปถึงด้านบนของถาดก่อนที่จะดับไฟเอง

• ปลอกหุ้ม CM หุ้มด้วย PVC และหุ้มด้วย PE ความหนาแน่นสูง ซึ่งจะปล่อยควันหนาและมีความเป็นพิษสูง

• สายเคเบิล CM ได้รับการออกแบบสำหรับการใช้งานทั่วไปและมักพบเป็นสายแพทช์ (Ethernet patch cable) มาตรฐานที่เชื่อมต่อโดยตรงระหว่างอุปกรณ์สองเครื่อง เช่น จากแผ่นผนังไปยังเดสก์ท็อปหรือสวิตช์ไปยังเซิร์ฟเวอร์

CMR หรือสายเคเบิล Riser Rated คืออะไร?
สายเคเบิลเอนกประสงค์สำหรับการสื่อสาร Riser (CMR) เป็นมาตรฐานปลอกหุ้ม Ethernet ทนไฟ ซึ่งกำหนดไว้ใน UL 1666 มาตรฐานดังกล่าวระบุให้ทดสอบห้องแนวตั้งในเพลาที่มีความยาว 12 ฟุต ที่ด้านล่าง เตาเผาโพรเพน 145kW จะจุดสายเคเบิลเป็นเวลา 30 นาที การทดสอบจะผ่านก็ต่อเมื่อเปลวไฟไม่ถึง 12 ฟุต

• ปลอกหุ้ม CMR หุ้มด้วยวัสดุ PVC ทนไฟสูงและหุ้มด้วย PE ความหนาแน่นสูง เมื่อสายเคเบิลติดไฟ สายเคเบิลจะปล่อยก๊าซพิษที่มีสารฮาโลเจนออกซิไดเซอร์ที่มีฤทธิ์รุนแรง ฮาโลเจน (คลอรีน) จะช่วยในการเผาไหม้เพื่อให้ออกซิเจนหมดไป เมื่อออกซิเจนหมดไป เปลวไฟก็จะดับลง

• ปลอกหุ้มนี้ได้รับการออกแบบสำหรับการใช้งานในแนวตั้งเพื่อป้องกันไม่ให้ไฟลามระหว่างพื้นหรือเพลา สายเคเบิล Riser มีข้อกำหนดที่เข้มงวดกว่าสายเคเบิล CM โดยทั่วไปแล้ว สามารถใช้ได้ในทุกสถานที่ ยกเว้นบริเวณห้องรวมสาย

• สาย CMR เรียกอีกอย่างว่าสายไรเซอร์ CMR สายเคเบิลไรเซอร์เรท ปัจจุบัน สาย CMR ที่ใช้กันทั่วไป ได้แก่ สายไรเซอร์ PVC CMR Cat6 และสายไรเซอร์ Cat5e ซึ่งมักพบเห็นในรูปแบบม้วนสายเคเบิลอีเทอร์เน็ตจำนวนมาก

CMP หรือ Plenum Rated Cable คืออะไร?
สายเคเบิลเอนกประสงค์สำหรับการสื่อสาร Plenum (CMP) เป็นสายเคเบิล Ethernet ที่มีระดับการทนไฟสูงสุด CMP เป็นไปตามการทดสอบ Plenum ของ UL 910 ภายใต้การทดสอบเปลวไฟ สายเคเบิลยาว 24 ฟุตที่วิ่งผ่านเตาทดสอบอุโมงค์สไตน์แบบไอโซเมตริกจะถูกจุดไฟโดยใช้เครื่องเผามีเทน 88 กิโลวัตต์ สายเคเบิลจะต้องดับภายในระยะ 5 ฟุตเมื่อถูกเผาในพื้นที่ที่มีการระบายอากาศและมีอากาศไหลผ่านเป็นเวลา 20 นาที

สายเคเบิล Ethernet Plenum ทำจากฉนวนโพลีเมอร์เอทิลีนฟลูออรีน (FEP) และปลอกหุ้มภายนอกโพลีไวนิลคลอไรด์ (PVC) ที่มีควันน้อย FEP มีคุณสมบัติทนไฟสูงและมีจุดติดไฟสูงถึง 800°C นอกจากนี้ สายเคเบิล Plenum ยังเคลือบด้วยเทฟลอน ซึ่งป้องกันไม่ให้เปลวไฟลุกลามและลดการปล่อยควันและก๊าซพิษในการเผาไหม้

ดังนั้น สายเคเบิลแบบ plenum-rated จึงเหมาะมากสำหรับการผลิตสายเคเบิลที่ส่งข้อมูลความเร็วสูงในสภาพแวดล้อมที่มีการระบายอากาศ สายเคเบิลนี้ได้รับการออกแบบมาให้ติดตั้งผ่านช่องว่าง plenum ของระบบ HVAC โดยทั่วไปจะอยู่เหนือเพดานที่ลาดลงหรือใต้พื้นยกสูงในอาคารพาณิชย์

สายเคเบิล plenum แบบ PVC CMP ที่มี plenum rated Cat6 เป็นสายเคเบิล plenum ที่มีความนิยมมากที่สุดในตลาด โดยมักพบในสายเคเบิล Ethernet แบบเป็นกลุ่ม Cat6 plenum ยาว 1,000 ฟุต

CMX หรือ CMX Cable (Outdoor) คืออะไร?
CMX ย่อมาจาก Communications Limited Purpose สายเคเบิลนี้ตรงตามข้อกำหนดด้านอัตราการทนไฟที่ต่ำที่สุด โดย CMX ได้มาตรฐานการทดสอบ UL 1581 VW-1 สายเคเบิลที่มีอัตรา CMR มักได้รับการรับรองระดับ UL สำหรับการใช้งานกลางแจ้ง ในสถานที่เปิดโล่ง หรือฝังใต้ดินโดยตรง ดังนั้น การเลือกวัสดุหุ้มจึงควรคำนึงถึงความทนทานต่อรังสี UV เป็นอันดับแรก สายเคเบิล CMX ใช้วัสดุหุ้มโพลีเอทิลีนความหนาแน่นต่ำเชิงเส้น (LLDPE) ที่ไม่ใช่ PVC จึงป้องกันรังสี UV และสภาพอากาศได้



สินค้าที่บริษัทจัดจำหน่ายมีดังนี้
• UTP cable(สายแลน)
• UTP patch panel(แผงกระจายสัญญาณ)
• Modular jack RJ45(หัวต่อตัวเมีย)
• Modular plug RJ45(หัวต่อตัวผู้)
• Patch cord cable(สายต่อพ่วง)
• Faceplate and Box(หน้ากากและกล่อง)
• Cap cover(บูทคอบหัวแลน)
• Tools(เครื่องมือ)
• และ อุปกรณ์อื่นๆที่เกี่ยวข้องกับระบบแลน

ดาวน์โหลดเอกสาร

ดาวน์โหลดแคตตาล็อก "ราคาสินค้า" ข้อมูล ได้ที่นี่ : Click Catalog here ตรงนี้
Download UTP catalog ข้อมูล ได้ที่นี่ : Click Catalog here ตรงนี้
Download Quick Product catalog ข้อมูล ได้ที่นี่ : Click Catalog here ตรงนี้
Download Installation Guide Product catalog ข้อมูล ได้ที่นี่ : Click Catalog here ตรงนี้










CAT6 UTP CABLE BELLCOMMS (สายแลน)

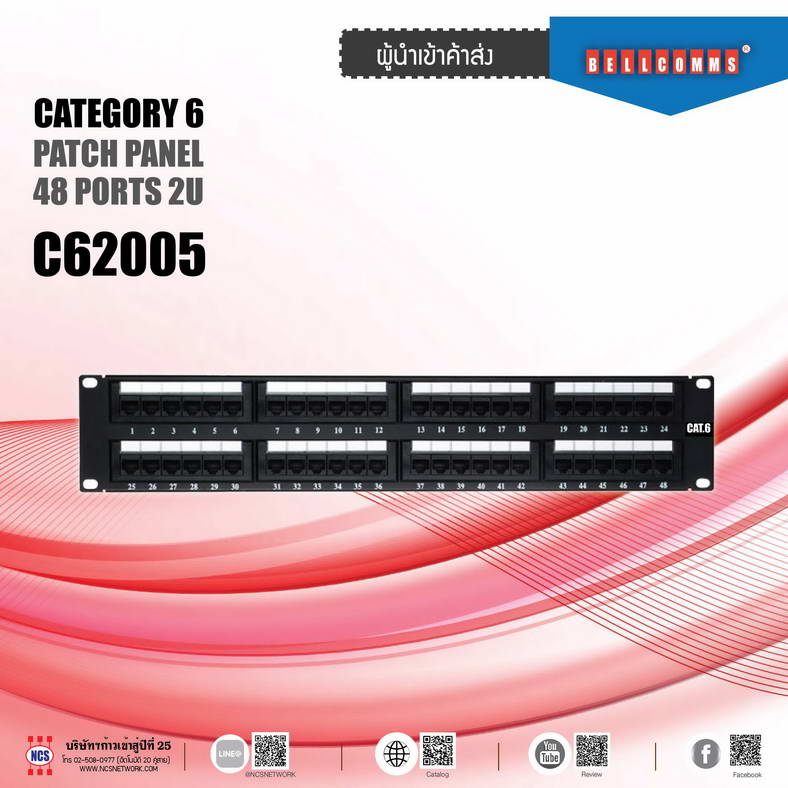

CAT6 PATCH PANEL BELLCOMMS (แผงกระจายสัญญาณ)













CAT6 MODULAR JACK RJ45 BELLCOMMS (หัวต่อแลนตัวเมีย)

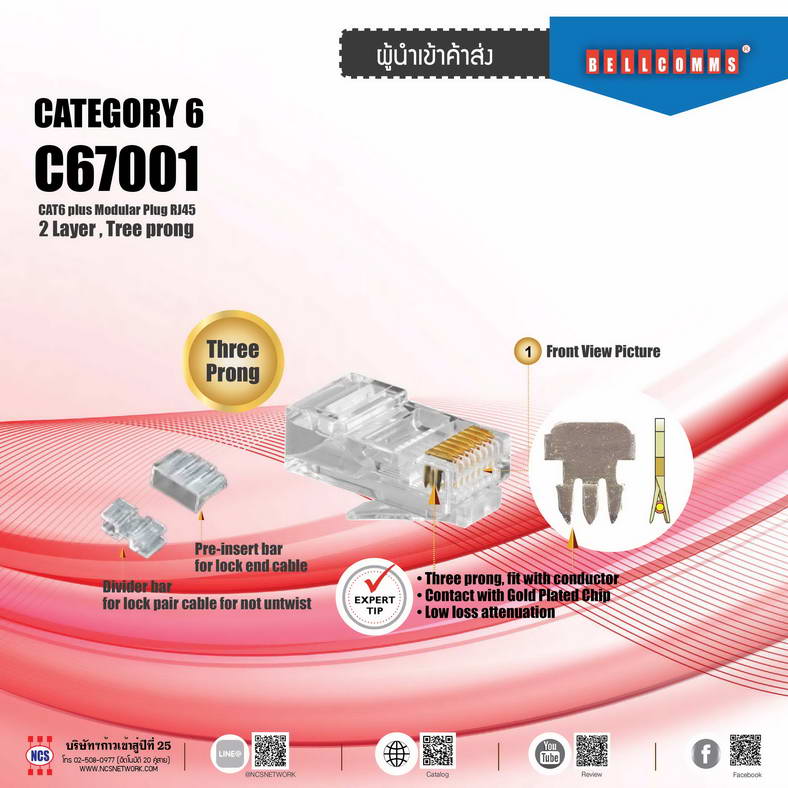

CAT6 MODULAR PLUG RJ45 BELLCOMMS (หัวต่อแลนตัวผู้)

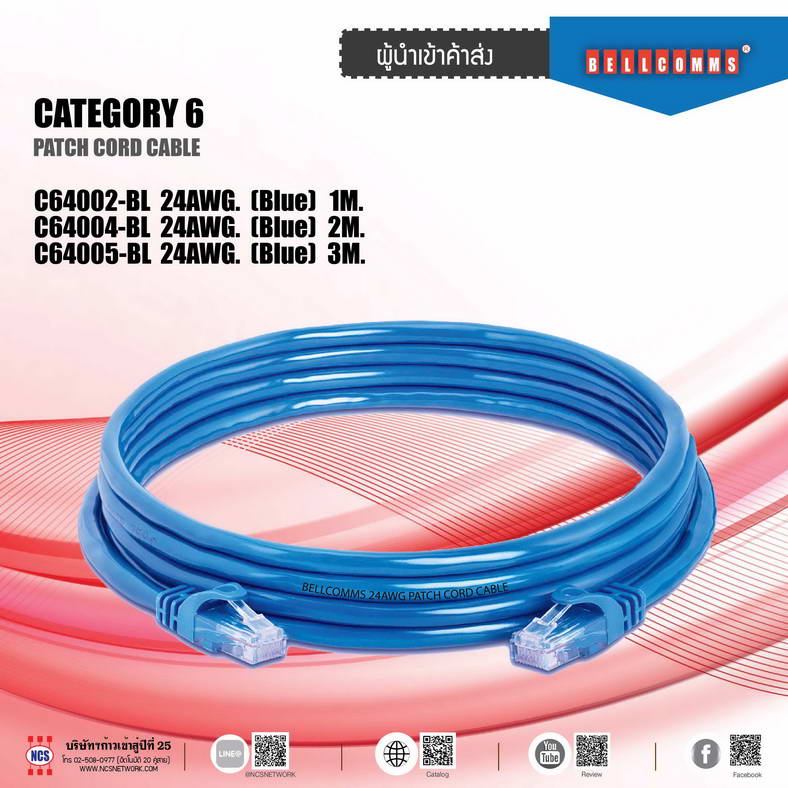

CAT6 PATCH CORD CABLE BELLCOMMS (สายต่อพ่วง)

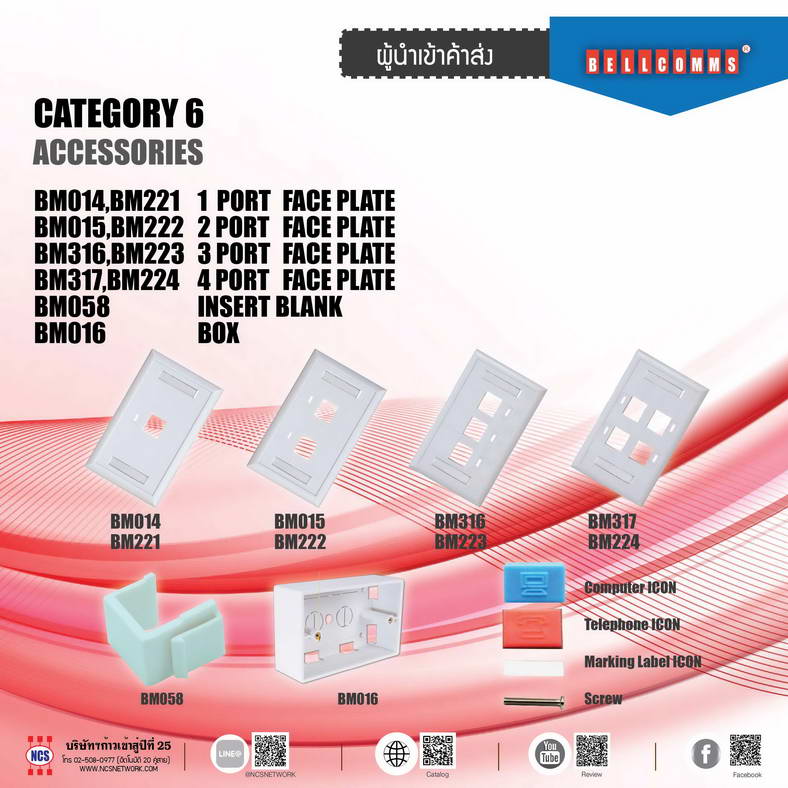

CAT6 FACE PLATE BELLCOMMS (หน้ากาก)






CAT6 CAP BOOT BELLCOMMS (บูทสำหรับตัวผู้)
